Le Kit façade DINAK pour les poêles à granulés étanches

Notre Kit Ventouse Dinak est complet et prêt à monter ! Afin de vous facilité la tâche, nous y incluons les brides de sécurité, les joints et un manchon de raccordement habituellement en option.

Le système du kit ventouse DIFLUX PELLETS de la marque DINAK est un conduit concentrique qui permet l'évacuation des fumées et l'entrée d'air frais en même temps. Idéal pour optimiser les installations dans une maison neuve ou dans la rénovation, il est conçu pour les poêles à granulés étanches de moins de 70 kW.

Ce kit ventouse prêt à monter est ajustable de

Composition du kit ventouse poêles à granulés :

• 1 Té fumées femelle avec tampon et collier
• 1 élément droit 1000 mm avec prise d'air intégré
• 1 élément droit ajustable de 495 à 805 mm
• 1 coude à 90°
• 1 rosace de finition
• 1 terminal horizontal ajustable 661 à 865 mm
• 1 flexible pour le raccord d'air

INCLUS DANS LE KIT UNIQUEMENT SUR POÊLEDISCOUNT :

• 4 joints silicones
• 4 brides de sécurité
• 1 manchon de raccordement 60/40 ou 60/50 mm

Avantages du Kit ventouse DINAK pour poêles à granulés étanches :

• Finitions de sécurité anti-coupure
• Finition esthétique avec des pièces d'adaptation simples et discrètes
• Système de montage rapide et facile
• Propriétés de performance au vent testées en laboratoire avec CETIAT 2.415.003 et 2.415.003-C-E

Règles d’installations du Kit façade ventouse concentrique DINAK :

• Prévoir la sortie horizontal (terminal horizontal) en zone 3 à une hauteur supérieure ou égale à 2 mètres par rapport au sol extérieur.
• Le système horizontal peut être montés sur des installations existantes.
• Ce kit doit être utilisé pour une installation en intérieur uniquement.
• Ce kit ne peut être utilisé que sur des poêles à granules étanches.
• Il est nécessaire de prévoir une distance de minimum 10 cm avec des matériaux combustibles.
• Ce kit possède le marquage CE est titulaire d'un DTA CSTB 14/16 - 2233

Caractéristiques du Kit ventouse DINAK pour poêles à granulés étanches :

• Diamètre d'entrée d'air : 60 mm
• Matériau de la paroi intérieure : Inox 316L
• Épaisseur de la paroi intérieure : 0,4 mm / 0,4 mm
• Diamètre du système : 80 mm / 125 mm
• Température de fonctionnement : 450 C°

Le terminal horizontal bénéficie d'un test d'étanchéité pour l’évacuation individuelle des gaz de combustion et l’arrivée d’air comburant au poêle à granulés. La prise d'air sur le terminal est protégée et elle garantie le bon fonctionnement de toute l'installation. Le terminal doit dépasser au minimum de 40 cm à l'horizontale du mur extérieur. Les brides de sécurité sont montées d'usine sur les éléments pour faciliter la mise en œuvre et le laquage noir mat est réalisé avec une peinture de haute qualité.

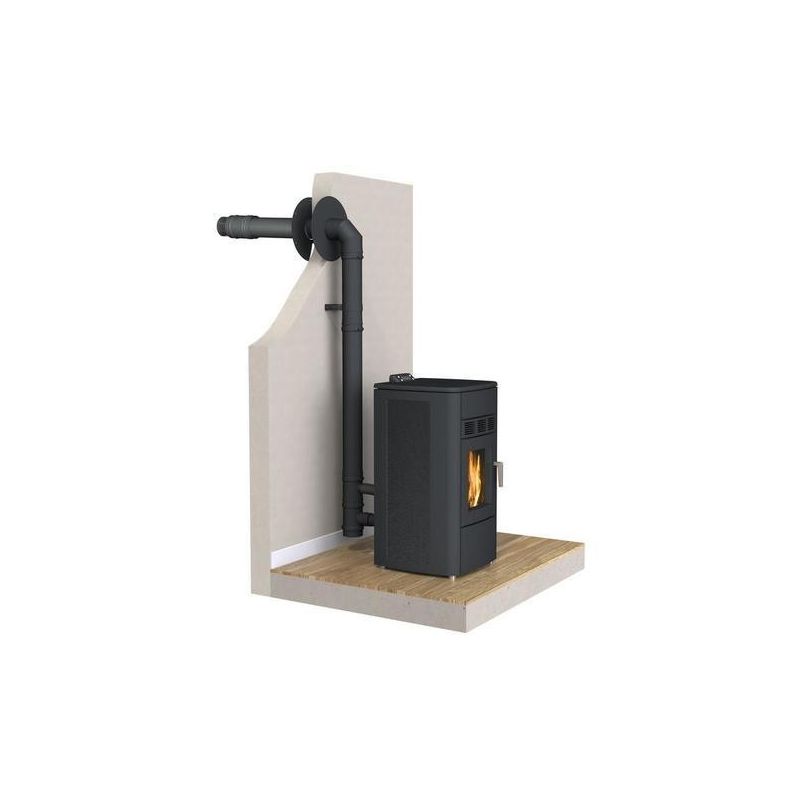

Schéma explicatif du Kit ventouse DINAK pour poêles à granulés étanches :
