Kit ventouse supérieur pour poêles à granulés étanches - DINAK

Le Kit façade supérieur DINAK pour les poêles à granulés étanches

Ce kit ventouse supérieur est compatible avec la plupart des poêles à granulés étanches du marché possédant une sortie 80/134 mm :

• PALAZZETTI
• CMG
• EXTRAFLAME
• POUJOULAT
• JOLLY MEC

Le système du kit ventouse DIFLUX PELLETS de la marque DINAK est un conduit concentrique qui permet l'évacuation des fumées et l'entrée d'air frais en même temps. Idéal pour optimiser les installations dans une maison neuve ou dans la rénovation, il est conçu pour les poêles à granulés étanches de moins de 70 kW.

Composition du kit ventouse supérieur poêles à granulés :

• 1 élément droit ajustable de 530 à 875 mm
• 1 coude à 90°
• 1 terminal horizontal ajustable de 661 à 865 mm
• 1 rosace de finition
• 1 collet de finition
• 3 brides de sécurité

Avantages du Kit ventouse supérieur DINAK pour poêles à granulés étanches :

• Finitions de sécurité anti-coupure
• Finition esthétique avec des pièces d'adaptation simples et discrètes
• Système de montage rapide et facile
• Propriétés de performance au vent testées en laboratoire avec CETIAT 2.415.003 et 2.415.003-C-E

Règles d’installations du Kit façade ventouse concentrique DINAK :

• Prévoir la sortie horizontal (terminal horizontal) en zone 3 à une hauteur supérieure ou égale à 2 mètres par rapport au sol extérieur.
• Le système horizontal peut être montés sur des installations existantes.
• Ce kit doit être utilisé pour une installation en intérieur uniquement.
• Ce kit ne peut être utilisé que sur des poêles à granules étanches.
• Il est nécessaire de prévoir une distance de minimum 10 cm avec des matériaux combustibles.
• Ce kit possède le marquage CE est titulaire d'un DTA CSTB 14/16 - 2233

Caractéristiques du Kit ventouse supérieur DINAK pour poêles à granulés étanches :

• Diamètre d'entrée d'air : 60 mm
• Matériau de la paroi intérieure : Inox 316L
• Épaisseur de la paroi intérieure : 0,4 mm / 0,4 mm
• Diamètre du système : 80 mm / 125 mm
• Température de fonctionnement : 450 C°

Le terminal horizontal bénéficie d'un test d'étanchéité pour l’évacuation individuelle des gaz de combustion et l’arrivée d’air comburant au poêle à granulés. La prise d'air sur le terminal est protégée et elle garantie le bon fonctionnement de toute l'installation. Le terminal doit dépasser au minimum de 40 cm à l'horizontale du mur extérieur. Les brides de sécurité sont montées d'usine sur les éléments pour faciliter la mise en œuvre et le laquage noir mat est réalisé avec une peinture de haute qualité.

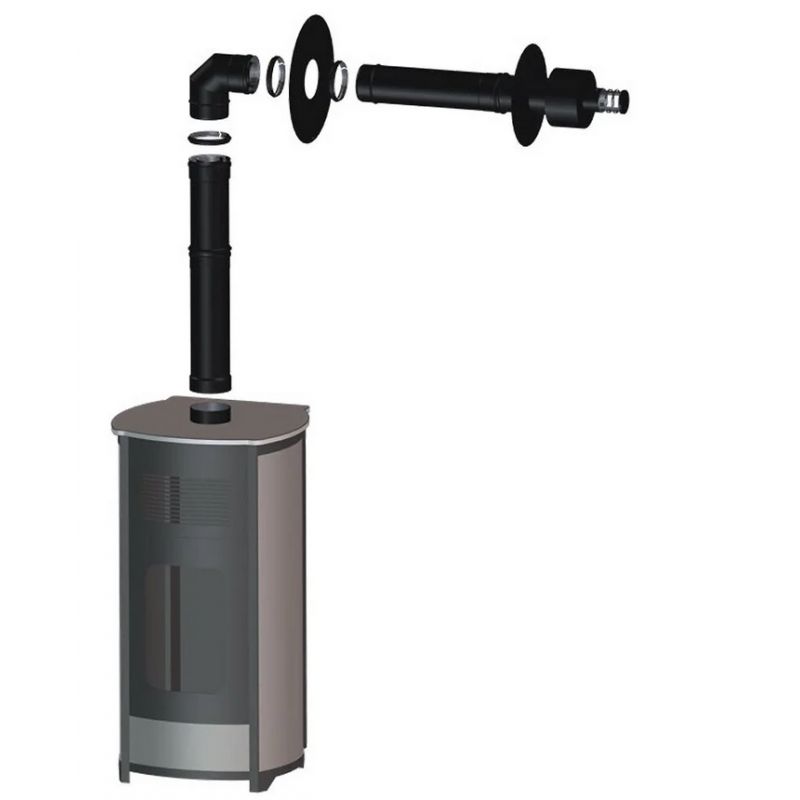

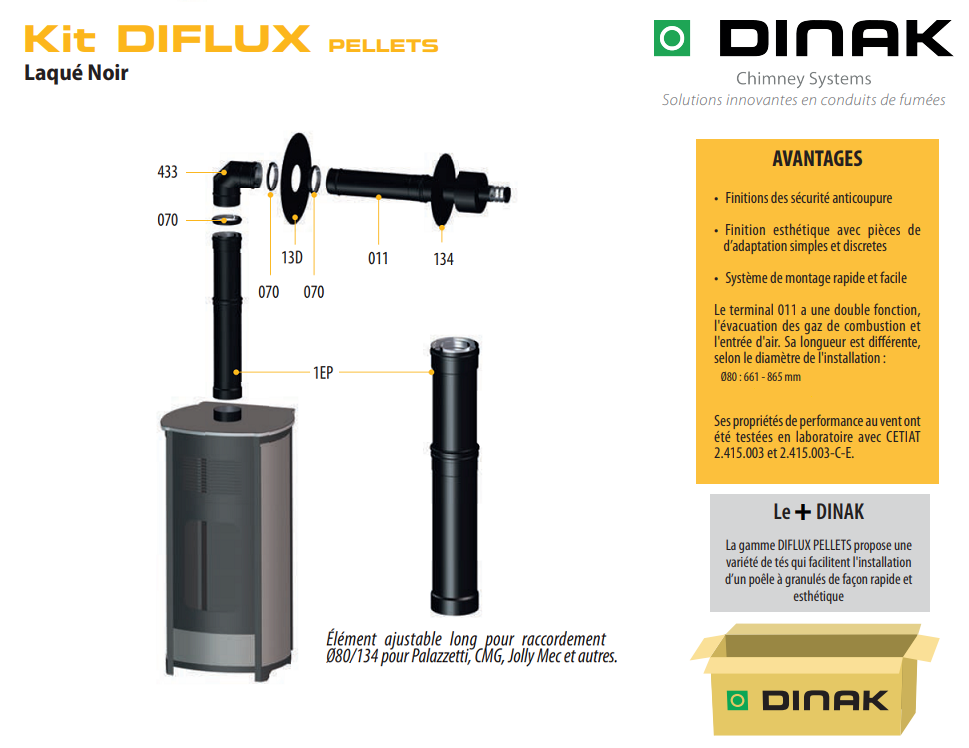

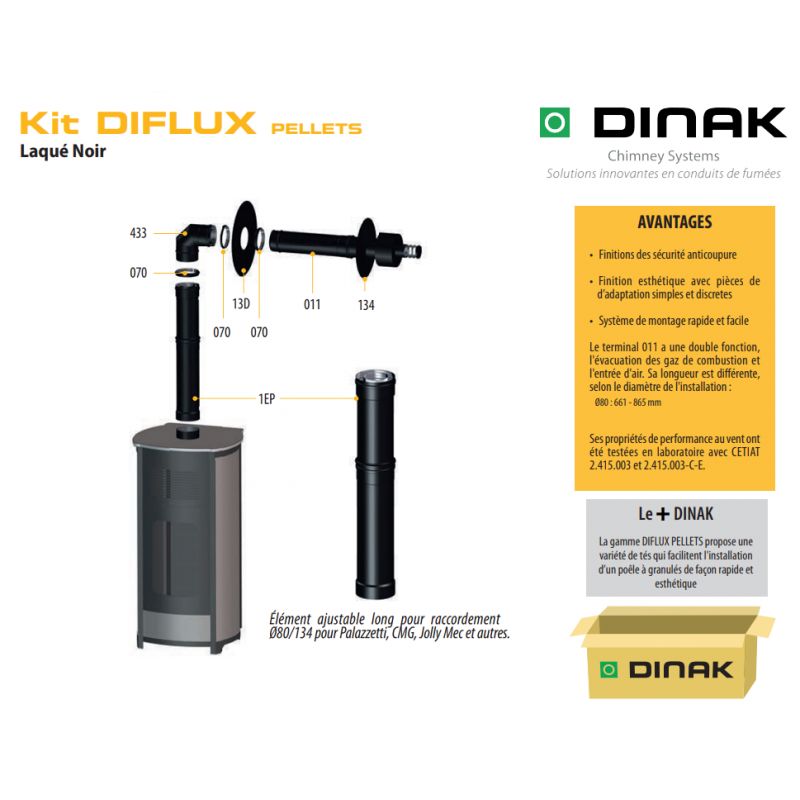

Schéma explicatif du Kit ventouse supérieur DINAK pour poêles à granulés étanches :
