Comment installer son kit ventouse sur son poêle à granulés ?

L'installation d'un kit ventouse sur un poêle à granulés étanche possède des avantages, est reste une opération relativement simple mais qui nécessite de respecter certaines règles de sécurité et des étapes précises. Ce guide vous accompagnera pas à pas dans l'installation de votre kit ventouse, en vous fournissant des conseils et des informations utiles.

Rappels et préambule

Il est interdit d’installer un kit ventouse dans une maison neuve, de moins de 2 ans.

Un kit ventouse est un ensemble de conduits et d'éléments de fumisterie qui permets une installation de votre évacuation des fumées en ZONE 3, autrement dit, en sortie façade. Le système du kit ventouse est un conduit concentrique qui permet l'évacuation des fumées et l'entrée d'air frais en même temps. Idéal pour optimiser les installations dans une maison passive ou dans la rénovation, il est conçu pour les poêles à granulés étanches de moins de 70 kW.

Uniquement les poêles à granulés étanches sont compatibles avec un montage dans cette configuration. Et comme nous avons souvent la même question, nous rappelons qu'il est interdit d'installer un poêle à bois, insert à bûches ou cuisinière à bois en sortie ventouse ZONE 3.

Matériel nécessaire :

• Kit ventouse complet (tuyaux, coude, colliers de serrage, joints d'étanchéité, prise d'air...) veillez à ne rien oublier lors de votre commande.
• Carotteuse adaptée au diamètre du tuyau
• Niveau à bulle
• Mètre ruban
• Marqueur
• Tournevis
• Gants de protection
• Lunettes de protection

Étapes de l'installation du kit ventouse

Retrouver notre vidéo tuto d'installation du kit ventouse sur notre chaîne Youtube.

1. Choisir l'emplacement du kit ventouse : Le terminal du kit ventouse doit être installé sur la paroi extérieure du bâtiment, à une hauteur minimale de 2m du sol. Il est important de choisir un emplacement dégagé, sans obstacles à proximité (branches d'arbres, antennes, etc.).

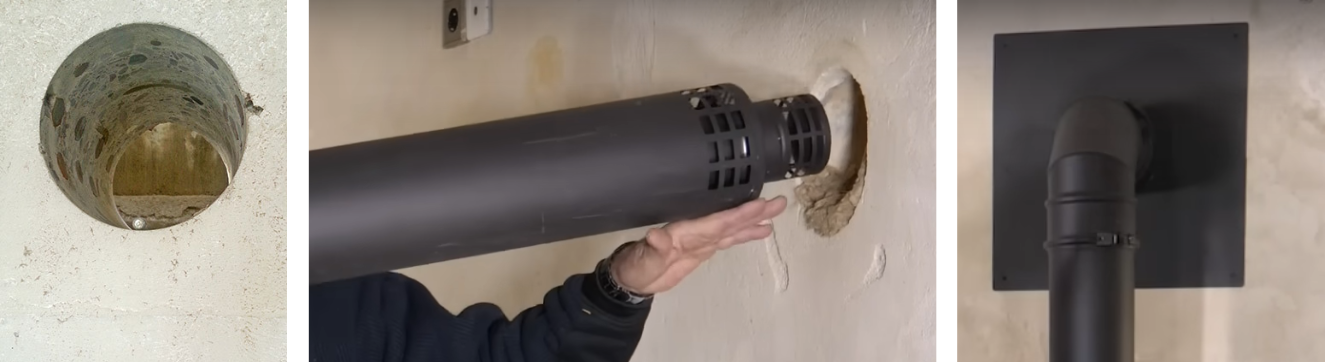

2. Percer un trou dans le mur : Tracez le contour du tuyau sur le mur à l'endroit choisi. Percez ensuite un trou d'un diamètre légèrement supérieur à celui du tuyau. Par exemple pour un conduit de diamètre externe 125mm, percez en diamètre 140mm. Placer votre terminal en veillant à l'étirer. Celui-ci doit être bien allongé afin de dégager les prises d'air intégré dans le conduit.

3. Installer les tuyaux du kit ventouse : Assemblez les différents éléments du kit ventouse en les emboîtant les uns dans les autres en veillant à poser les joints d'étanchéité dans la partie interne du conduit (section des fumées). Fixez les sections à l'aide de colliers de serrage.

4. Raccordement au poêle à granulés : Raccordez le t-tampon du kit ventouse à la sortie de fumée de votre poêle à granulés. Assurez-vous que le raccordement est étanche. Raccordez ensuite votre flexible d'air d'un côté sur le poêle et de l'autre sur le t-prise d'air du kit ventouse.

5. Installer le terminal horizontal :  Le terminal horizontal est le seul élément installé à l'extérieur de votre maison. Pour rappel, le terminal doit être placé à minimum 2 mètres du sol extérieur et dépasser le mur de 40cm au minimum.

6. Vérification et mise en service : Vérifiez que toutes les connexions sont bien serrées et qu'il n'y a pas de fuites. Mettez ensuite en service le poêle à granulés et vérifiez que le tirage est correct.

TOP PRODUITS

• PACK Poêle à granulés C9 FIREMATIC + Kit ventouse Dinak



  PACK Poêle à granulés C9 FIREMATIC + Kit ventouse Dinak

• Poêle à granulés étanche - FIREMATIC EC9 7.9 kW



  Poêle à granulés étanche - FIREMATIC EC9 7.9 kW

• Poêle à granulés étanche - FIREMATIC EC7 7 kW



  Poêle à granulés étanche - FIREMATIC EC7 7 kW

Conseils et précautions d'installation

• Il est important de respecter les instructions du fabricant du kit ventouse et du poêle à granulés.
• Portez des gants et des lunettes de protection pendant l'installation.
• Assurez-vous que le kit ventouse est complet avant de commencer votre installation.
• N'utilisez jamais de conduit de fumées si ils sont défectueux.
• Perçage/Carottage de votre mur en diamètre 140mm minimum.
• Il est nécessaire de prévoir une distance de minimum 10 cm avec des matériaux combustibles.
• Le kit doit être utilisé pour une installation en intérieur uniquement.

Questions/Réponses sur la pose en ventouse

• Question : La configuration de ma maison fait que j'ai plus de hauteur à l'intérieur, que dehors, comment puis-je procéder ?
• Réponse : C'est très simple, vous devez ajouter des éléments sur la partie verticale, à l'intérieur de votre logement afin de faire en sorte que votre terminal horizontal soit bien à plus de 2 mètres du sol extérieur.

• Question : Puis-je installer ma sortie ventouse où je veux, par exemple, près d'une fenêtre ?

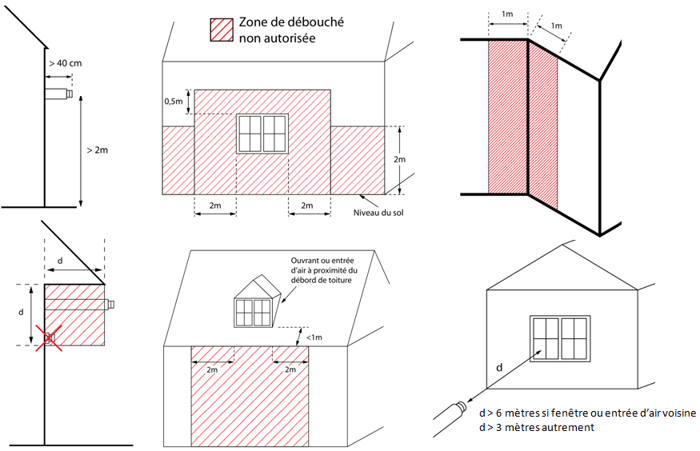

• Réponse : NON ! Il faut respecter les distances minimales de sécurité vis-à-vis des ouvertures qu'ils s'agissent de portes, baies vitrées, fenêtres, vélux...de façon à ce que la fumée ne puisse pas revenir dans la maison. Voici un schéma qui pourra vous aiguillera sur les zones de débouché non autorisées.

Conclusion

L'installation d'un kit ventouse sur un poêle à granulés est une opération simple, mais qui nécessite de respecter certaines règles de sécurité et des étapes précises. En suivant ce guide, vous pourrez installer votre kit ventouse en toute sécurité et profiter pleinement de votre poêle à granulés étanche.
